用途：

該產品適用于戶外照明、室外燈具、家用電器、通訊產品、信號裝置及汽車燈具等產品做外殼防護等級測試（IP防水等級試驗）。濺水淋雨試驗裝置符合[IEC60529、GB7000.1、、GB/T4208、GB4208-93、IEC60529, Gb242 等標準]《外殼防護等級（IP代碼）》設計制造，適用于電氣產品進行第二位特征數字為3、4、5、6的防水試驗。該設備滿足IP防護等級IPX3、IPX4、IPX5、 IPX6的測試要求.

箱式IPX3/4/5淋雨試驗裝置，IPX3/4和IPX5/6共用一個試驗箱，試驗箱內層封板采用SUS304不銹鋼，試驗箱骨架采用40*40*1.2(mm)方通，外層封板采用A3材料1.2(mm)厚噴涂。，內層封板采用鋼化玻璃8(mm)，試驗箱采用循環供水系統，IPX3/4載物轉臺與IPX5/6共用。

一．IPX3/4部份

1 、適用于進行產品的IPX3 、IPX4 測試。

2 、擺管規格： R400mm .

3 、擺管材料：SUS306 不銹鋼（外徑19mm 、壁厚2mm ）。

4 、滴水孔徑：￠0.4mm 。

5 、噴水孔數：相符標準

6 、噴嘴夾角：1200 （IPX3 ）、1800 （IPX4 ）。

7 、IPX3擺管式淋水試驗 與IPX4擺管式濺水試驗夾角手動轉換.

8 、 擺管擺動速度：

IPX3 試驗時每擺動一次（2X1200 ）時間為4s ；

IPX4 試驗時每擺動一次（2X1800 ）時間為12s 。

9 、 試驗時間：0-999min （通電、斷電時間可分別設置及中央控制）。

10 、 試驗完成后可自動排除水管內積水。

11 、 機型結構：內箱式結構

12 、 機體材料：工業優質噴涂。

13 、 擺管采用日本松下伺服電機驅動，精度高，時間及擺幅準確無誤。

14 、載物臺網管型式。

15 、可調伸縮管可調節高度：（300mm ）。

16 、可正反轉控制、轉動速度可調（1-5轉/ min）。

17 、貯水箱容積：100L 。

18 、供水水泵：0-3m3/h

19、 流量：流量計1-15L/min

20 、供水管道：設備供水采用PVC 膠管根據現場布置分配到各設備處，由設備處電磁水閥分控制。

21、外箱尺寸：約3700*1200*2000（mm）,試驗設備占地約4500*1800,周邊1米無阻塞

22、內箱尺寸：約1100*1100*1200（mm）

23、輸入電壓：AC380V、50HZ

24適用于進行大件產品和移動產品的IPX3、IPX4 測試。

2 、 孔 徑：?0.5mm 。

3 、 孔 數：121 個。

4 、 中間孔1 、內兩圈24 個孔夾角30° 、外四圈96 個孔夾角15° 。

5 、 噴頭球面直徑：Sф75.5mm 。

6 、 噴頭材質：金屬材質。

7 、 手柄材質：SUS304 不銹鋼。

8 、 球閥材料：SUS304 不銹鋼。

9 、 壓力表：0-300Kpa 指針表。

10 、 SUS306 不銹鋼質擋板、不銹鋼平衡錘。

11 、 球 閥：6″ 不銹鋼球閥。

12 、 試驗時間：0-99min( 可設定) 。

13 、 水壓：50-250kPa 、用戶設定壓力。

二．IPX5、IPX6技術規格

1.噴頭材質：SUS304不銹鋼材料；

2. IPX5孔徑：6.3mm

3. IPX6孔徑：12.5mm

4. IPX5水流量：12.5±0.625L/min

5. IPX6水流量：100±5L/min

6.水壓：按規定水流量調節

7.噴頭口距離測試產品:2.5m～3m

8.壓力表---------------------------------一只、

10. IPX5流量計5-20L/m-------------------一只,

11. IPX6流量計10-110L/m-----------------一只,

12.計時器：------------------------------一只



三、升降載物旋轉臺

1、旋轉臺最大承重：50KG。

2、轉臺轉速：1-5轉/分可調，

3、載物臺材質：SUS304不銹鋼，直徑ф500mm。

4、轉臺臺面可升降至測試中心點，高度可自由調節，（實際調節高度根據客戶試驗物品要求而定）。

5、正反轉控制，轉動動作由控制柜控制。

6、載物旋轉臺內馬達一個



四、安全保護：

1、電源超載、短路保護 2、接地保護 3、缺水保護

4、加壓水泵機過載警示

5、為保護設備,所有報警均會自動切斷電源，并發出聲訊提示。

五、服務承諾

1、產品免費保修壹年，保修期內免費維修及更換已損零配件（易損、易耗件除外），整機終身維護

2、配備產品操作手冊及出廠性能報告書；

3、可根據客戶要求上門安裝調試，對操作人員進行培訓指導；

4、如產品出現故障或其他問題，技術服務部會在48小時內到達現場處理，保證用戶正常使用。



六、試驗場地要求:

1..安裝場地面積不能小于： 6*4（m），試驗時,

2.安裝場地電源：220V/380V  50HZ

七、符合標準：GB4208-2008、IEC60529-2001（IPX3456等相關技術）



八、本機配置

1．日本松下伺服電機驅動-----------------------1套

2．減速機-------------------------------------1套

3．擺管規格R800mm ------------------------1條

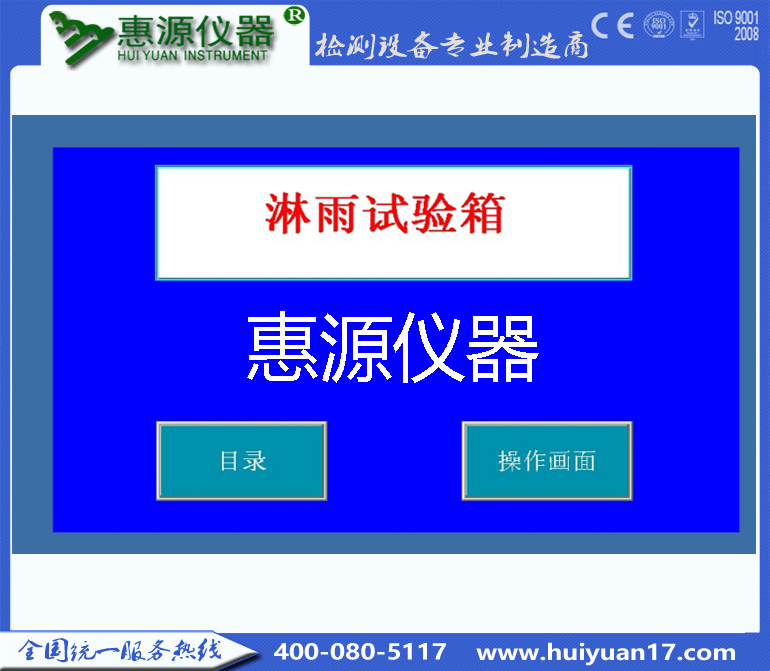

4. 臺灣威輪觸摸5.7” 觸摸屏----------------------1套

5. 控制器：三菱 PLC----------------------------1套

6. 旋轉載物臺電機-----------------------------1套

7. 旋轉載物臺升降結構-------------------------1套

8．凌霄不銹鋼多級水泵（220V/0.5W）--------------1套

9．玻璃流量計---------------------------------1個

10. 電子壓力表--------------------------------1個

11. 過濾器------------------------------------1套

12.100L水箱-----------------------------------1個

13．箱式淋雨試驗箱體-------------------------1套

14．機架-------------------------------------1套

標簽： 淋雨試驗箱
